- CALCUL DU MODULE:
On calcule le module de la fraise en fonction du diamètre de la roue et du nombre de dents par la formule suivante:
Module = Diamètre / (nombre de dents à tailler +2)

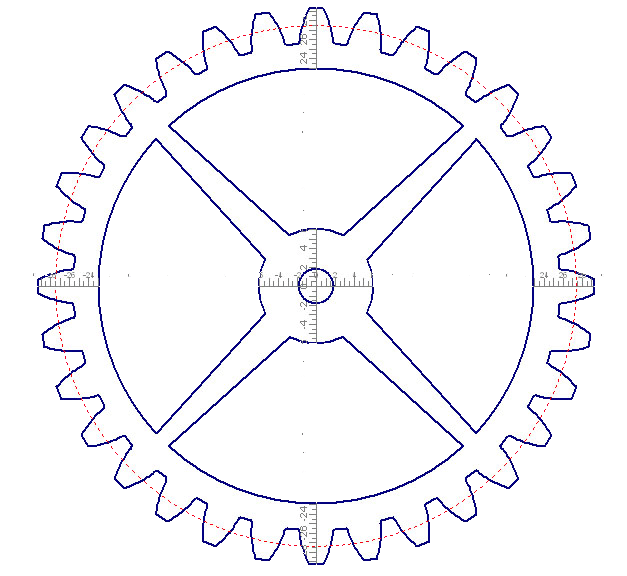

Ex: on veut une roue de diamètre 52mm et de 72 dents
Module = 52 / (72 + 2) = 0.7
Le module est: 0.7
Chaque module est ensuite divisé en 8 fraises suivant le nombre de dents à tailler:
No.1 de 12 à 13 dents
No.2 de 14 à 16 dents
No.3 de 17 à 20 dents
No.4 de 21 à 25 dents
No.5 de 26 à 34 dents
No.6 de 35 à 54 dents
No.7 de 55 à 134 dents
No.8 135 dents et crémaillère.
La fraise à commander est donc une fraise module 0.7 No.7 (55 à 134 dents)
LE TAILLAGE DE ROUES ET PIGNONS AVEC LES FRAISES MODULE
