Maintenant que vous connaissez la simplicité de fonctionnement d'un Picaxe, passons à des choses plus utiles que le clignotement d'une Led !
Fermez cette fenêtre pour revenir au choix des tutoriels.
Aprés transfert du code dans la mémoire duPicaxe (bouton éxécuter), votre Led clignote à 1 Hertz.

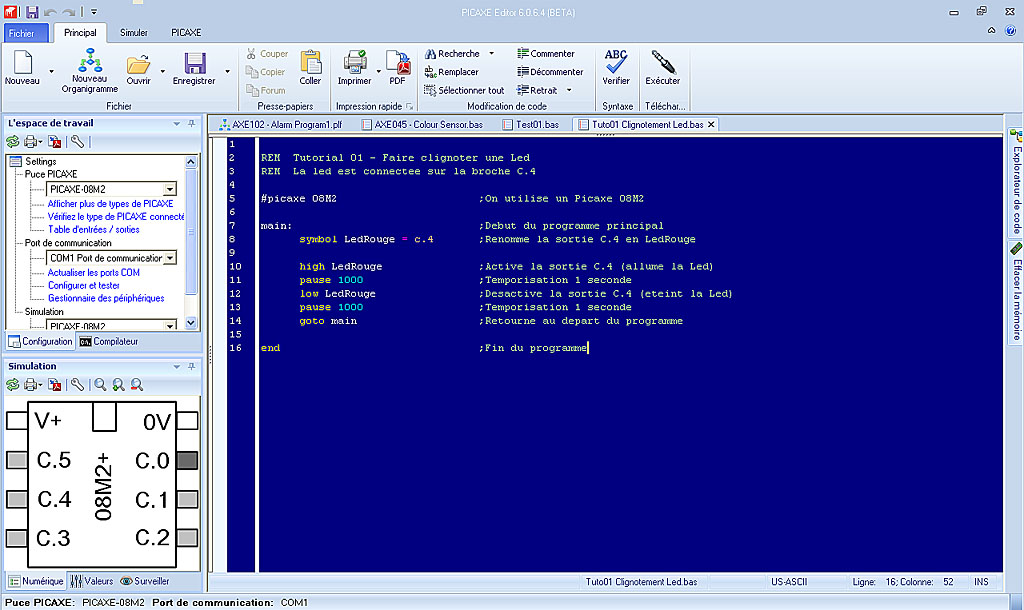

Dans l'interface de programmation , entrons le code suivant:
REM Tutorial 01 - Faire clignoter une Led
REM La led est connectee sur la broche C.4
#picaxe 08M2 ;On utilise un Picaxe 08M2
main: ;Debut du programme principal
symbol LedRouge = C.4 ;Renomme la sortie C.4 en LedRouge
high LedRouge ;Active la sortie C.4 (allume la Led)
pause 1000 ;Temporisation 1 seconde
low LedRouge ;Desactive la sortie C.4 (eteint la Led)
pause 1000 ;Temporisation 1 seconde
goto main ;Retourne au depart du programme
end ;Fin du programme
Nous allons connecter l'anode de la diode (patte la plus longue) à la résistance et celle ci en broche 3 (sortie C.4) du circuit intégré Picaxe 08M2.
La cathode de la diode Led (patte la plus longue est à relier au 0 Volts.

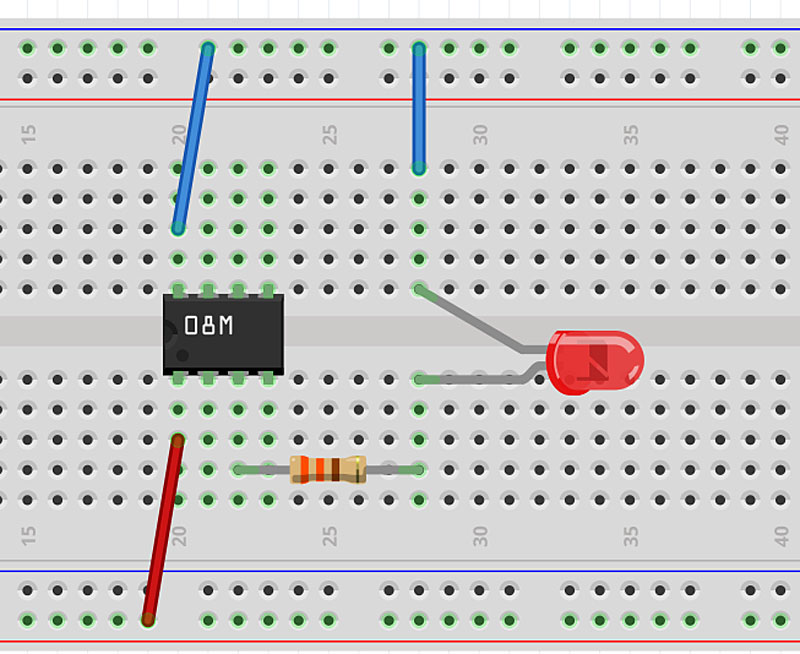

Le schèma correspondant est celui-ci:
Le but : Faire clignoter une diode led à une fréquence de 1 Hertz.
Pour cet exemple, nous aurons besoin d'un Picaxe 08M2, d'une diode led, et d'une résistance de 330 Ohms (orange, orange, marron)
Une plaque d'expérimentation multicontacts (breadboard) et de ses connecteurs est fortement conseillée.
TUTO 01: Faire clignoter une Led
