Voici quelques exemples de transformations réalisées pour le passage en CNC d'une fraiseuse.
Le but était de conserver les 2 possibilités (CNC et manuel) tout en passant rapidement d'un mode à l'autre.
La solution courament adoptée de laisser le moteur en prise sur la manivelle ne me plaisait pas: d'abord le moteur agit alors en génératrice de courant (risque de détruire les modules de puissance) et avec le crantage, on ne sent plus ce que l'on fait en manuel.
La solution retenue est une courroie plus longue que nécéssaire et un tendeur de courroie de manière à pouvoir repasser en manuel trés rapidement. (détendre le tendeur et oter la courroie prend moins de 15 secondes par moteur.)

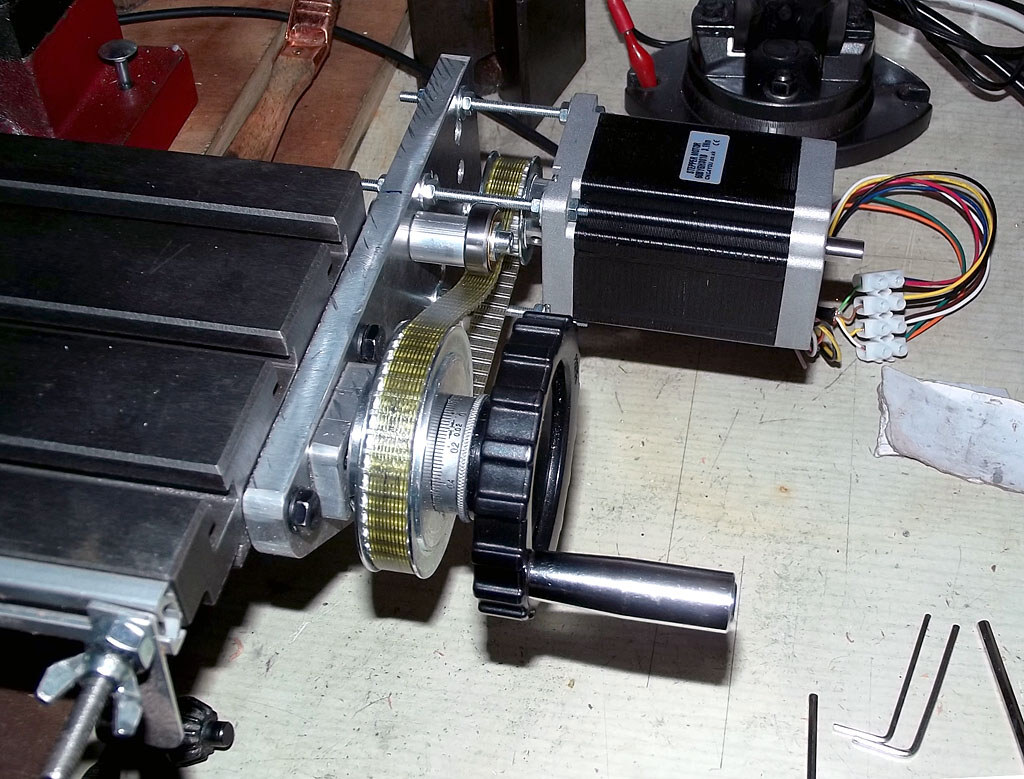

Pour l'axe X, le moteur est un Nema23 en 32kg/cm. Poulies de 20 et 40 dents. (photo 1)
Pour l'axe Y, le moteur est un Nema23 en 24kg/cm. Poulies de 20 et 40 dents. (photo 2)

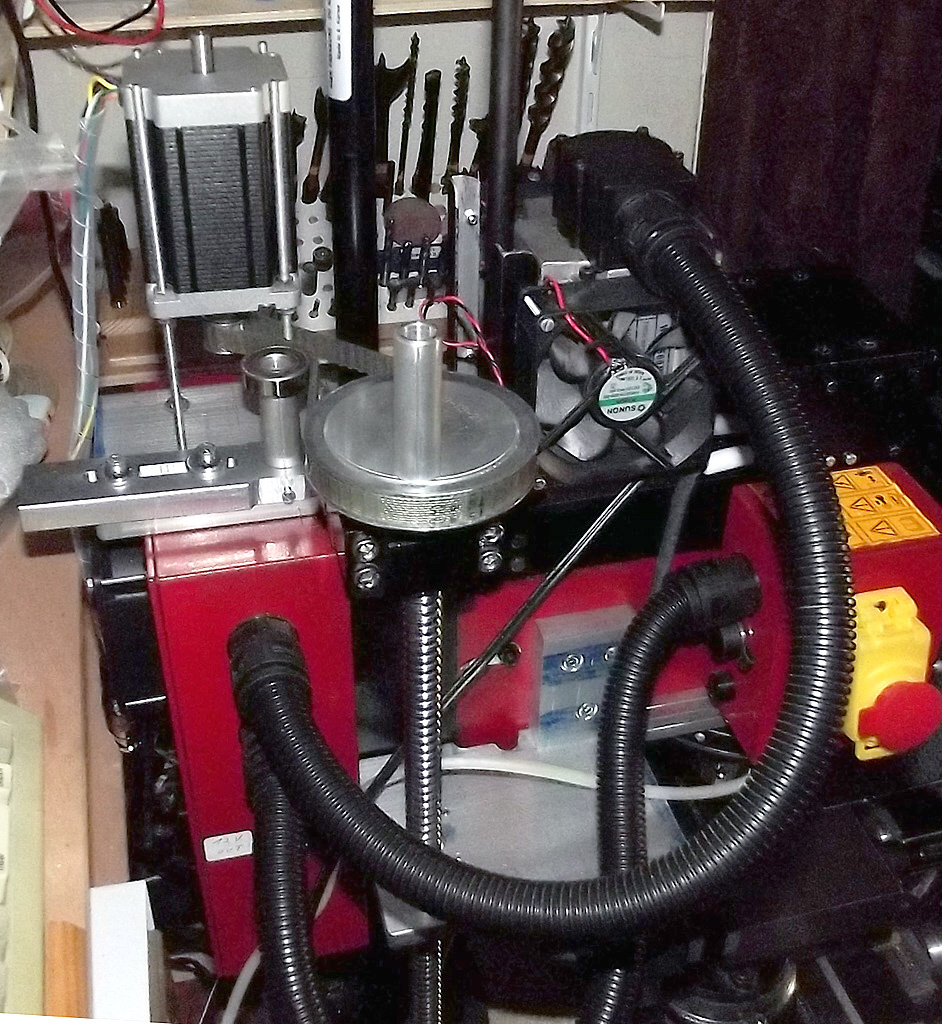

Pour l'axe Z (photo 3) le moteur est un Nema23 en 32kg/cm. Poulies de 10 et 50 dents. Vis à billes de diamètre 16mm.
